Principalele caracteristici ale tehnologiei
1) Controlul tehnologiei de conversie a frecvenței

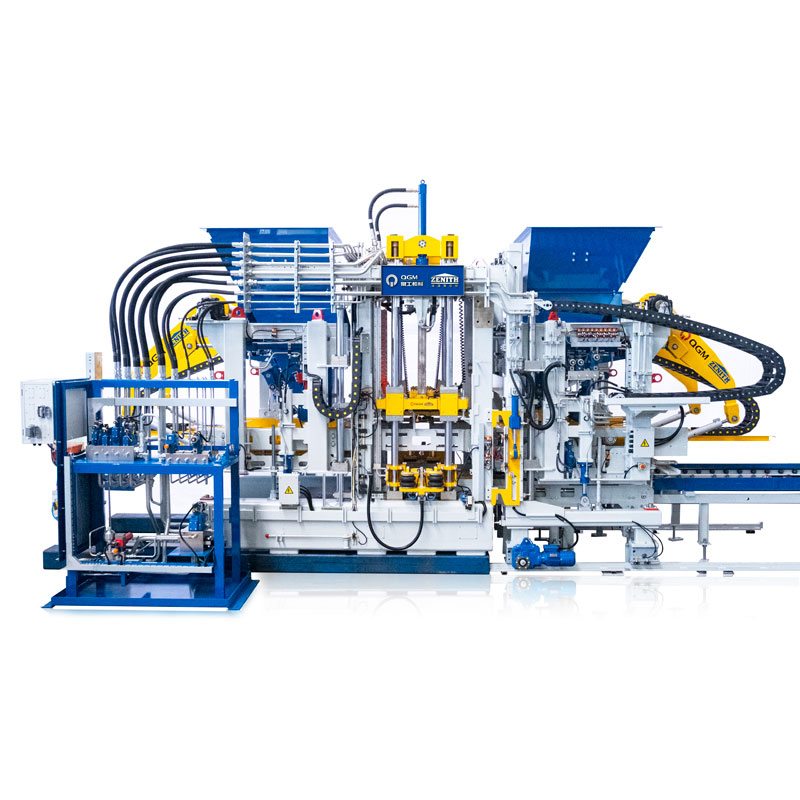

Reduceți curentul de pornire a motorului și controlul funcției de pornire ușoară, prelungiți durata de viață a motorului. Oscilatorul principal al mașinii de blocuri de beton ZN1000C adoptă regimul de așteptare de joasă frecvență și funcționarea de înaltă frecvență, ceea ce îmbunătățește viteza de funcționare și calitatea produsului. Reduceți deteriorarea accesoriilor mecanice și a motorului, prelungiți durata de viață a motorului și a celor mecanice. Convertorul de frecvență economisește aproximativ 20%-40% putere decât convertorul tradițional.
2) Germania Sistem de control PLC Siemens, ecran tactil Siemens, Germania
Funcționare ușoară, raport de eșec scăzut, mașină de blocuri de beton ZN1000C, stabilitate de funcționare și fiabilitate ridicată. Utilizați cea mai avansată tehnologie industrială de internet, realizați depanarea și întreținerea de la distanță. PLC-ul și ecranul tactil folosesc internetul PROFINET împreună, convenabil pentru diagnosticarea sistemului și extinderea WEB. Realizați în mod constant diagnosticarea problemelor și sistemul de alarmă, convenabil pentru întreținerea și depanarea mașinii. Date de rulare a PLC pentru păstrare permanentă.
3) Sistem de vibrații
Masa de vibratii este formata din masa dinamica si masa statica. Când începe vibrația, masa dinamică vibrează, masa statică rămâne statică. Structura este concepută pentru a asigura amplitudinea mesei de vibrații, astfel încât să asigure calitatea înaltă a produselor din beton. Masă de vibrații din oțel HARDOX. Modul de vibrație: folosind vibrația mesei de vibrații + vibrația mucegaiului de sus; instalarea motorului de vibrații dispozitiv de amortizare a vibrațiilor și dispozitiv de răcire cu aer.
4) Sistemul de alimentare
Motorul folosește motoare SEW, care controlează doi arbori de amestec. Cadrul de alimentare, placa de jos și lama de amestecare sunt fabricate din oțel HARDOX de mare rezistență, locația plăcii inferioare poate fi ajustată. Sistemul de alimentare are dispozitiv de etanșare pentru a preveni scurgerile. Ușa porții de descărcare este controlată de motorul SEW.
5) Stație hidraulică
Pompele hidraulice și supapele hidraulice adoptă mărci internaționale. Tubul folosește „Conexiune cu flanșă, instalare și întreținere convenabilă. Punct de detectare a presiunii în mai multe puncte, detectare convenabilă. Funcție digitală de alarmă de temperatură și blocare. Conexiune motor și pompă, conexiune flanșă, coaxială bună. Supapă proporțională dinamică și pompă de putere constantă, reglare a vitezei, reglarea tensiunii, economisirea energiei.
Date tehnice
Max. Zona de formare | 1.100*820mm |
Înălțimea produsului finit | 20-300 mm |
Ciclul de turnare | 15-25s |
Forță emoționantă | 80KN |
Dimensiunea paletului | 1.200*870*(12-45)mm |
Numărul blocului de formare | 390 * 190 * 190 mm (10 blocuri / matriță) |
Masa de vibratii | 2*7.5KW |
Vibrație superioară | 2*0.55KW |
Sistem de control electric | SIEMENS |
Greutatea totală | 42,25 kW |
Dimensiunea mașinii | 12T |
Capacitatea de producție
Tip bloc | Ieșire | Bloc ZN1000C Mașină de făcut |
240*115*53mm |
Numărul de blocuri formate (bloc/ matriță) | 50 |
metru cub/oră (m3/oră) | 13-18 | |
metru cub/zi (m3/8 ore) | 1005-1400 | |
Număr de cărămidă (blocuri/m3) | 683 | |
390*190*190mm |
Numărul de blocuri formate (bloc/ matriță) | 9 |
metru cub/oră (m3/oră) | 22,8-30,4 | |
metru cub/zi (m3/8 ore) | 182,5-243,3 | |
Număr de cărămidă (blocuri/m3) | 71 | |
400*400*80mm |
Numărul de blocuri formate (bloc/ matriță) | 3 |
metru cub/oră (m3/oră) | 69,1-86,4 | |
metru cub/zi (m3/8 ore) | 553-691,2 | |
Număr de cărămidă (blocuri/m3) | 432-540 | |
245*185*75mm |
Numărul de blocuri formate (bloc/ matriță) | 15 |
metru cub/oră (m3/oră) | 97,5-121,5 | |
metru cub/zi (m3/8 ore) | 777,6-972 | |
Număr de cărămidă (blocuri/m3) | 2160-2700 | |
250*250*60mm |
Numărul de blocuri formate (bloc/ matriță) | 8 |
metru cub/oră (m3/oră) | 72-90 | |
metru cub/zi (m3/8 ore) | 576-720 | |
Număr de cărămidă (blocuri/m3) | 1152-1440 | |
225*112,5*60 |
Numărul de blocuri formate (bloc/ matriță) | 25 |
metru cub/oră (m3/oră) | 91,1-113,9 | |
metru cub/zi (m3/8 ore) | 728,9-911,2 | |
Număr de cărămidă (blocuri/m3) | 3600-4500 | |
200*100*60 |
Numărul de blocuri formate (bloc/ matriță) | 36 |
metru cub/oră (m3/oră) | 103,7-129,6 | |
metru cub/zi (m3/8 ore) | 829,4-1036,8 | |
Număr de cărămidă (blocuri/m3) | 5184-6480 | |
200*200*60 |
Numărul de blocuri formate (bloc/ matriță) | 4 |
metru cub/oră (m3/oră) | 72-90 | |
metru cub/zi (m3/8 ore) | 576-720 | |
Număr de cărămidă (blocuri/m3) | 576-720 |
