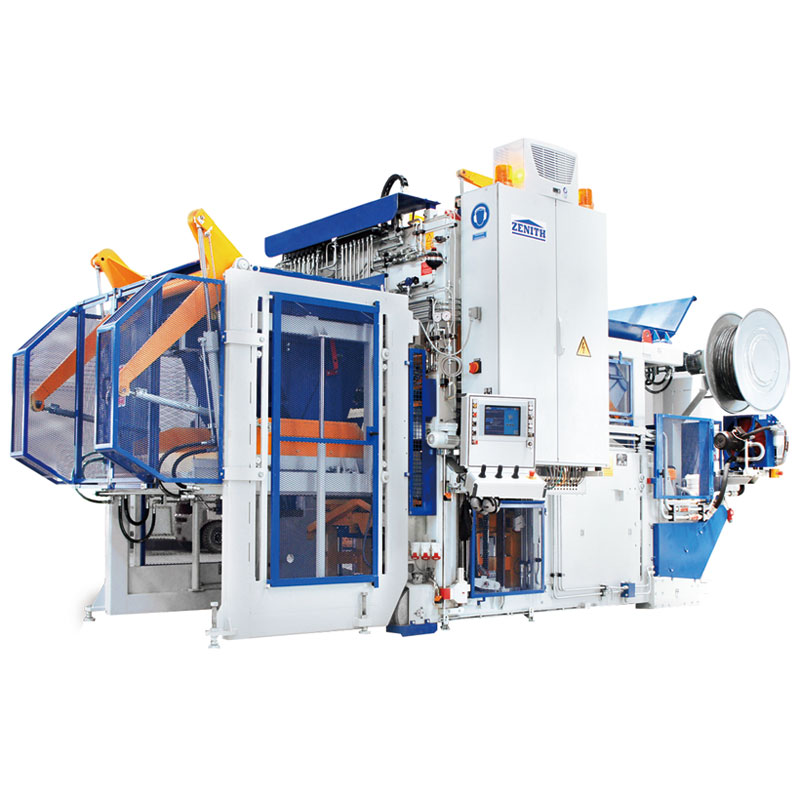

Mașină de blocare fără paleți Zenith 940SC

În calitate de producător profesionist, am dori să vă oferim mașină de blocare fără paleți Zenith 940SC. Versatilul 940sc oferă cea mai largă gamă de posibilități de producție a tuturor mașinilor pentru blocuri de beton și pavaj de pe piața globală. Poate fi folosit ca o mașină universală, precum și ca o mașină dedicată pentru produse non-standard și poate fi folosită pentru a finaliza o instalație cu un singur palet pentru a produce produse de nișă. Această mașină este construită la cele mai înalte cerințe de calitate și produce unități secționale la costuri foarte mici, cum ar fi blocuri de pavaj cu amestec de fațare sau blocuri goale etc.

Principalele caracteristici ale tehnologiei

1) Panoul tactil auto-explicativ, condus de meniuri, face ca mașina să fie foarte ușoară. Parametrii de producție pentru diferite tipuri de matrițe și programe de producție sunt introduși și salvati prin utilizarea măștilor de meniu bine aranjate. Un SPS rapid Siemens este utilizat pentru procesarea semnalului intern.

2) Sistem hidraulic de înaltă eficiență. Puterea hidraulică utilizează presiune înaltă cu două circuite; Sistem hidraulic cu două pompe Milti-Star- Piston. Utilizează tehnologia hidraulică proporțională pentru a regla viteza și funcționarea în funcție de diferitele produse produse. mișcările hidraulice pot fi conduse simultan și independent cu diferite viteze și presiuni și toate datele pot fi setate pe ecranul tactil. Toate informațiile precum timpul, calculul, opțiunea, viteza hidraulică și presiunea pot fi setate prin intermediul ecranului tactil.

3) Sistem de vibrații de înaltă eficiență. Masa de vibrații este proiectată pentru a avea patru niveluri de producție diferite; Partea superioară a mesei de vibrații este în două părți pentru a obține o transmisie uniformă a puterii și o compactare optimă; Placă de uzură înlocuibilă pentru protecția părților superioare ale mesei de vibrații: Masa de vibrații pentru acceptarea a două vibratoare pentru a obține o forță centrifugă maximă de 80 kN; pentru a produce blocuri înalte de 50 cm, cadrul matriței este echipat cu vibratoare. (Poate fi echipate cu 2, 4, 6. 8 vibratoare în funcție de înălțimea blocului), Motoarele cu vibrații folosesc servomotoare.

4) Sistem de alimentare agregată. Alimentator cu actionare hidraulica; poate regla rulajul cutiei de alimentare pe șină de înaltă precizie cu cuplu variabil, în funcție de diferite matrițe, diametrul roții de ghidare a alimentatorului Ø 80mm； Răzuitoare pivotantă acționată hidraulic (cu trei părți) pentru curățarea corectă a suprafeței matriței; Grila de distributie actionata hidraulic duce la o distributie uniforma a betonului in matrita; Perie de curățare reglabilă pe înălțime, atașată pe peretele frontal al sertarului de alimentare pentru curățarea pantofilor cu capul de ștergere...

Date tehnice

Buncăr pentru material de bază	1.200 L
Cutie de alimentare pentru material de bază	2.000 L
Buncăr de pigment	800L
Cutie de alimentare cu pigment	2.000 L
Înălțimea maximă de alimentare a încărcătorului	2.800 mm
Dimensiunea de formare
Lungime maximă de formare	1240 mm
Lățimea maximă de formare (produce pe masa de vibrații)	1.000 mm
Lățimea maximă de formare (produce pe sol)	1.240 mm
Înălțimea produsului
Producție cu mai multe straturi
Înălțime min.produs (produce pe palet)	50 mm
Max. înălțimea produsului	250 mm
Înălțimea maximă de stivuire Înălțimea paletului pentru un singur strat de produs)	640 mm
Nivel scăzut de producție pe palet
Înălțimea maximă a produsului	600 mm
Producție la nivel scăzut pe podea
Înălțimea maximă a produsului	650 mm
Producție pe podea
Max. înălțimea produsului	1.000 mm
Înălțimea minimă a produsului	250 mm
Greutatea mașinii
Fără dispozitiv de mucegai și pigmenți	11,7T
Dispozitiv de pigmentare	1,7T
Dimensiunea mașinii
Lungime totală (fără dispozitiv de pigment)	4,400mm
Lungime totală (cu dispozitiv de pigment)	6.380 mm
Max. înălțimea totală	3.700 mm
Înălțimea totală minimă (înălțimea transportului)	3.240 mm
Lățimea totală (inclusiv panoul de control)	2.540 mm
Sistem de vibrații
Max. forța excitantă a fabulei vibrațiilor	80KN
Min. forța de expunere a vibrației superioare	40KN
Consumul de energie
Pe baza numărului maxim de mese vibrante	42 kW

Capacitatea de producție

Tip bloc	Dimensiune (mm)	Poze	aty/Cycle	Timp de ciclu	Capacitate de producție (pe 8 ore)
Bloc gol	400*200*200		12	anii 40	8.640 buc
Pavele dreptunghiulare	200* 100*60		54	38s	817m2
Pavele dreptunghiulare (fără facemix)	200*100*60		54	36s	864m2
Pavele UNI	225*112,5*60-80		40	38s	757m2
Curstone	150*1000*300		4	46s	2.504 buc
