Ce caracteristici de siguranță sunt incluse în sistemele de mașini cu blocuri Zenith din Germania?

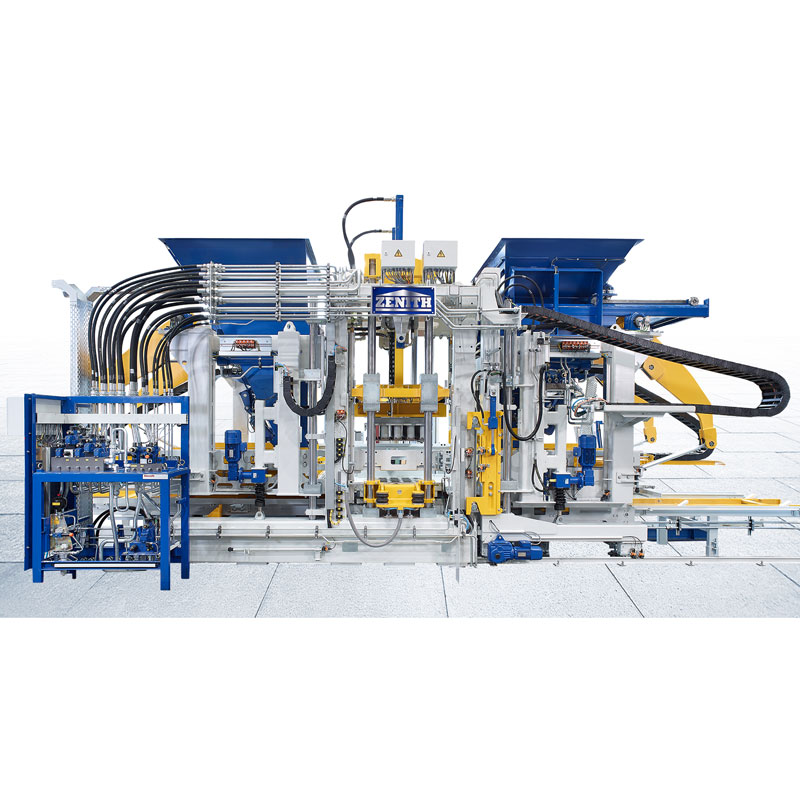

În industria mașinilor grele, siguranța nu este un plus opțional – este baza pe care se construiește o producție de încredere. TheGermania Zenith Block Machine, o piatră de temelie a producției moderne de blocuri de beton, este proiectată cu o arhitectură de siguranță cuprinzătoare și stratificată care protejează operatorii, personalul de întreținere și echipamentul în sine. La QGM, fabrica noastră produce aceste sisteme de peste două decenii și am încorporat siguranța în fiecare etapă a procesului de proiectare. Nu privim siguranța ca pe o listă de verificare a caracteristicilor; îl vedem ca o parte integrantă a ADN-ului operațional al mașinii. Caracteristicile de siguranță dintr-o mașină de blocuri Zenith din Germania nu sunt doar suplimente; sunt țesute în sistemele hidraulice, electrice și mecanice, creând o bandă de protecție care previne accidentele și asigură liniștea sufletească. Acest articol va diseca aceste straturi de siguranță, de la protecțiile fizice fundamentale la sistemele electronice avansate de monitorizare, oferind o înțelegere cuprinzătoare a modului în care mașina cu blocuri Zenith din Germania își protejează utilizatorii.

Filosofia de siguranță din spatele mașinii de blocuri Zenith din Germania poate fi descrisă drept „apărare în profunzime”. Aceasta înseamnă că niciun punct de defecțiune nu poate duce la o situație periculoasă. Sistemele de siguranță multiple, independente, lucrează în comun pentru a preveni, a atenua și a răspunde riscurilor potențiale. De exemplu, sistemul hidraulic este echipat cu supape de limitare a presiunii, discuri de spargere și supape de reținere acționate pilot care împiedică mișcările necontrolate. Sistemul electric are relee de siguranță redundante, opriri de urgență și protecție la suprasarcină a motorului care poate opri mașina instantaneu. Și designul mecanic încorporează apărătoare fizice, uși interblocate și comenzi cu două mâini care împiedică accesul accidental în zonele periculoase. În acest articol, vom explora aceste caracteristici în detaliu, dezvăluind modul în care funcționează individual și cum se integrează pentru a crea un mediu de producție intrinsec sigur. Indiferent dacă sunteți un director de fabrică, un inginer de siguranță sau un operator, acest ghid vă va oferi cunoștințele tehnice necesare pentru a aprecia integritatea în siguranță a unei mașini de blocuri Zenith din Germania.

Cuprins

• 1. Cum oferă sistemele hidraulice mai multe straturi de siguranță?
• 2. Cum previne arhitectura de control electric pericolele?
• 3. Care sunt specificațiile tehnice cheie ale caracteristicilor de siguranță?
• 4. Cum sunt validate și întreținute caracteristicile de siguranță în funcționarea zilnică?
• Întrebări frecvente (FAQ)
• Concluzie și consultare privind siguranța

Cum oferă sistemele hidraulice mai multe straturi de siguranță?

Sistemul hidraulic este puterea mașinii de blocuri Zenith din Germania, generând forțele imense necesare comprimarii betonului în blocuri solide. Cu presiuni care depășesc adesea 280 bari, energia potențială stocată în sistem este enormă. Caracteristicile de siguranță încorporate în circuitul hidraulic nu se referă doar la prevenirea defecțiunilor; ele vizează prevenirea defecțiunilor catastrofale și asigurarea funcționării controlate. Arhitectura de siguranță a sistemului hidraulic poate fi înțeleasă ca o serie de „zone” de protecție, fiecare concepută pentru a conține și gestiona un anumit tip de defecțiune.

Zona 1: Protecție la suprapresiune– Circuitul hidraulic este echipat cu mai multe supape de presiune, fiecare calibrată la un punct de referință specific. Supapa de siguranță primară este setată să se deschidă la 300 bar, care este cu 20 bar peste presiunea maximă de lucru. Dacă presiunea depășește acest lucru, supapa se deschide și direcționează uleiul înapoi în rezervor. O supapă de siguranță secundară redundantă este setată la 320 bari, oferind o rezervă în cazul în care supapa primară se defectează. În plus, mașina noastră de blocuri Zenith din Germania este echipată cu un comutator de înaltă presiune care declanșează o alarmă și oprește pompa dacă presiunea atinge 310 bari, adăugând un strat electronic de protecție înainte ca supapele mecanice de siguranță să fie chiar testate.

Zona 2: Controlul mișcării– Prevenirea mișcărilor neintenționate este esențială. Cilindrii hidraulici care ridică masa de matriță, comprimă amestecul și ejectează blocurile sunt controlați de supape de reținere acționate pilot. Aceste supape asigură că cilindrul nu se va mișca decât dacă presiunea hidraulică este aplicată activ în direcția corectă. Aceasta înseamnă că, chiar dacă o conductă hidraulică sparge sau supapa de control se defectează, cilindrul va rămâne blocat în poziția sa actuală, prevenind o cădere bruscă, necontrolată a unei matrițe grele sau a plăcii de compresie.

Zona 3: Interblocări secvențiale– Operațiunile hidraulice ale mașinii de blocuri Zenith din Germania sunt guvernate de o secvență precisă. O serie de presostate și senzori de proximitate asigură finalizarea completă a unei operațiuni înainte de a începe următoarea. De exemplu, cilindrul de evacuare nu se poate retrage până când cilindrul de compresie nu a revenit complet în poziția sa de origine. Această interblocare logică previne scenariile de „coliziune” în care doi cilindri opuși ar putea încerca să se miște simultan, ceea ce ar putea provoca daune mecanice și potențiale pericole.

Zona 4: Siguranța acumulatorului– Sistemul hidraulic folosește acumulatori pentru a stoca energie pentru curse rapide de presare și ejectare. Acești acumulatori sunt echipați cu discuri de spargere care sunt proiectate să se rupă la o presiune care depășește cu mult domeniul normal de funcționare, evacuand în siguranță sarcina de gaz în atmosferă și prevenind o rupere violentă. Mașina include, de asemenea, o supapă de descărcare manuală care permite depresurizarea completă a acumulatorului în timpul întreținerii, asigurând energia stocată zero înainte ca cineva să intre în zona presei.

Efectul colectiv al acestor caracteristici este un sistem hidraulic care nu este doar puternic, ci și remarcabil de sigur. Testele din fabrica noastră au demonstrat că, chiar și în cazul improbabil al defecțiunilor mai multor componente, mașina cu blocuri Zenith din Germania poate fi adusă în siguranță, oprită, fără a provoca daune personalului sau a mașinii.

Cum previne arhitectura de control electric pericolele?

În timp ce sistemul hidraulic asigură mușchiul, sistemul de control electric este creierul - partea care decide când și unde să aplice forța. Arhitectura de siguranță electrică a mașinii cu blocuri Zenith din Germania este construită în jurul principiului funcționării „failsafe”. Aceasta înseamnă că starea naturală, dezactivată a sistemului este o stare sigură. Pentru a explica cum se realizează acest lucru, putem privi ierarhia de control ca pe o „piramidă de siguranță”, fiecare nivel oferind o rezervă pentru cel de deasupra acestuia.

Nivelul 1: Releul de siguranță principal– La baza piramidei se află releul principal de siguranță. Aceasta este o componentă dedicată, cu fir, care monitorizează butoanele E-Stop, comutatoarele ușilor și cortina luminoasă. Spre deosebire de un PLC, care poate fi programat, releul de siguranță este un circuit simplu, verificat, care nu poate fi depășit de software. Dacă oricare dintre intrările sale monitorizate este activată, releul elimină fizic puterea de la contactoarele motorului și supapele hidraulice, oprind imediat mașina. Acesta este siguranța supremă.

Nivelul 2: Controlerul de siguranță programabil (PSC)– Deasupra releului principal este un PSC, care este utilizat pentru funcții de siguranță mai complexe. PSC monitorizează viteza pompei hidraulice, poziția presei și presiunea din sistem. Este programat pentru a detecta anomalii, cum ar fi o cădere bruscă de presiune (care ar putea indica o țeavă spartă) sau o accelerare neașteptată a unui cilindru. Dacă acestea sunt detectate, PSC inițiază o oprire controlată, care este mai lină și mai puțin dăunătoare pentru mașină decât o oprire de urgență, dar la fel de sigură.

Nivelul 3: Interfața om-mașină (HMI) și diagnosticare– Nivelul superior al piramidei este HMI, care oferă operatorului informații în timp real despre starea de siguranță a mașinii. Afișajul arată ce uși sunt deschise, starea supapelor hidraulice de siguranță și poziția presei. Dacă este activat un dispozitiv de siguranță, HMI afișează un mesaj clar, în limba engleză, care explică cauza. Acest lucru ajută operatorii să identifice și să rezolve rapid problemele fără a fi nevoie să deschidă dulapul de control și să urmărească firele, îmbunătățind atât siguranța, cât și timpul de funcționare.

Nivelul 4: Protecția motorului și monitorizarea termică– Fiecare motor din mașina cu blocuri Zenith din Germania este protejat de un protector electronic de motor care monitorizează curentul și temperatura. Dacă un motor se supraîncălzește sau consumă curent excesiv, protectorul întrerupe curentul, prevenind incendiile electrice. În mod similar, temperatura uleiului hidraulic este monitorizată continuu; dacă depășește un prag de siguranță, mașina emite un avertisment și, dacă temperatura continuă să crească, oprește automat ciclul de producție pentru a preveni deteriorarea componentelor hidraulice.

Arhitectura de control electric a mașinii cu blocuri Zenith din Germania este proiectată pentru a fi auto-monitorizată. Sistemele de siguranță sunt testate continuu în timpul funcționării mașinii și orice defecțiune este imediat semnalată. Acest lucru asigură că elementele de siguranță în sine sunt întotdeauna într-o stare de pregătire. LaQuangong Machinery Co., Ltd., credem că cea mai bună caracteristică de siguranță este una la care nu trebuie să vă gândiți, deoarece știți că funcționează mereu.

Care sunt specificațiile tehnice cheie ale caracteristicilor de siguranță?

Înțelegerea specificațiilor tehnice ale caracteristicilor de siguranță pe o mașină cu blocuri Zenith din Germania este esențială pentru selecția și validarea corespunzătoare. Aceste specificații nu sunt doar numere; sunt măsurile cuantificabile ale capacităţilor de protecţie ale maşinii. Fabrica noastră oferă o fișă detaliată cu date de siguranță pentru fiecare mașină, iar tabelul de mai jos oferă un rezumat al parametrilor tehnici cheie care definesc sistemul de siguranță. Aceste date sunt folosite de inginerii de siguranță pentru a integra mașina într-un sistem de siguranță la nivelul întregii fabrici și pentru a calcula nivelul de performanță (PL) și nivelul de integritate de siguranță (SIL) al întregii linii de producție.

Dincolo de aceste componente standard, mașina de blocuri Zenith din Germania include mai multe detalii de inginerie suplimentare legate de siguranță. Rezervorul hidraulic este proiectat cu o sită de aspirație ridicată și un dop magnetic pentru a capta resturile metalice, prevenind contaminarea supapelor solenoide. Carcasa electrică este clasificată IP65, ceea ce înseamnă că este etanșă la praf și protejată împotriva jeturilor de apă de joasă presiune, asigurând că circuitele de siguranță nu sunt compromise de o simplă spălare. Panourile de control sunt echipate cu o oprire de urgență care este cablată într-o configurație duplex, ceea ce înseamnă că un singur fir rupt nu poate dezactiva funcția E-Stop. Aceste detalii de inginerie, deși subtile, sunt esențiale pentru a se asigura că specificațiile de siguranță sunt îndeplinite pe toată durata de viață a mașinii, nu doar în ziua în care iese din fabrică.

În plus, fabrica noastră oferă un set complet de documentație de certificare pentru toate componentele legate de siguranță. Aceasta include declarația de conformitate CE, precum și rapoartele de testare pentru nivelurile de performanță certificate ale funcțiilor de siguranță. Această trasabilitate este crucială pentru ofițerii pentru siguranța instalațiilor care trebuie să demonstreze conformitatea cu reglementările privind sănătatea și securitatea în muncă (de exemplu, OSHA în SUA sau PUWER în Marea Britanie). Cu mașina de blocuri Zenith din Germania, nu obțineți doar o mașină; primiți un sistem de siguranță complet documentat.

Cum sunt validate și întreținute caracteristicile de siguranță în funcționarea zilnică?

A avea caracteristici de siguranță sofisticate este doar jumătate din luptă. Acestea trebuie să fie validate corespunzător la pornire și menținute pe toată durata de viață a mașinii. Mașina de blocuri Zenith din Germania este proiectată pentru a face acest proces de validare simplu și sistematic. Fabrica noastră a dezvoltat un „Protocol de validare a siguranței” cuprinzător care este utilizat în timpul punerii în funcțiune și este recomandat pentru recertificarea anuală. Acest protocol transformă procesul de validare într-o listă de verificare structurată care poate fi completată de personalul de întreținere instruit.

Verificare de siguranță înainte de pornire (nivel operator)– Înainte de a porni mașina pentru o zi, este esențială o inspecție vizuală rapidă. Aceasta include verificarea că toate dispozitivele de protecție sunt la locul lor și că perdelele luminoase sunt aliniate și fără obstacole. De asemenea, operatorul trebuie să verifice dacă butoanele E-Stop nu sunt blocate și dacă comenzile cu două mâini funcționează. Se efectuează o secvență simplă de testare: operatorul încearcă să pornească mașina în timp ce stă în zona perdelei luminoase, asigurându-se că mașina nu pornește. Acest lucru confirmă funcționarea cortinei de lumină. PLC-ul mașinii înregistrează aceste verificări zilnice, oferind un jurnal de conformitate cu siguranța.

Test funcțional săptămânal (nivel de întreținere)– Teste mai detaliate sunt efectuate săptămânal. Aceasta include un test al sistemului hidraulic: operatorul va bloca presa pe matriță la presiune scăzută și va monitoriza scăderea presiunii, verificând dacă supapele de reținere acționate pilot țin cilindrul în poziție. Opritoarele de urgență sunt testate individual pentru a se asigura că toate opresc mașina. Sistemul de control al mașinii va genera un raport, indicând ce componentă de siguranță a fost testată și când.

Recertificare anuală (nivel de inginerie)– Cea mai cuprinzătoare validare este recertificarea anuală, care este adesea cerută de companiile de asigurări și organismele de reglementare. În timpul acestui proces, un tehnician certificat din fabrica noastră sau o terță parte aprobată testează funcționalitatea fiecărei componente de siguranță. Supapele hidraulice de siguranță sunt calibrate pe un banc de testare pentru a confirma presiunea lor de fisurare. Timpul de răspuns al releelor ​​de siguranță este măsurat cu un osciloscop pentru a se asigura că se încadrează în specificația de 50 ms. Această recertificare anuală oferă un grad ridicat de încredere că mașina funcționează în siguranță.

Program de întreținere preventivă– Mașina de blocuri Zenith din Germania are un plan de întreținere programat pentru toate componentele critice pentru siguranță. De exemplu, supapele hidraulice de reținere acționate cu pilot sunt inspectate și reașezate la fiecare 12 luni. Perdelele luminoase și comutatoarele ușilor sunt verificate pentru curățenia și alinierea corectă la fiecare șase luni. Contactele E-Stop sunt verificate pentru rezistența la contact la fiecare 18 luni. Această întreținere proactivă asigură că caracteristicile de siguranță nu se degradează în timp, menținând integritatea de siguranță a mașinii.

Pe lângă aceste proceduri structurate de validare și întreținere, mașina de blocuri Zenith din Germania este echipată cu un sistem de diagnosticare care monitorizează continuu starea de sănătate a componentelor de siguranță. De exemplu, cortina luminoasă are o funcție de autodiagnosticare care verifică electronica internă pentru defecțiuni și afișează intermitent un cod de eroare specific dacă este detectată o problemă. PLC-ul mașinii monitorizează curentul motorului pompei hidraulice și va genera un avertisment dacă motorul consumă mai mult curent decât linia de bază, indicând o potențială suprasarcină sau o defecțiune a pompei. Combinând un proces de validare structurat cu monitorizarea continuă de diagnosticare, oferim o mașină cu blocuri Zenith din Germania care nu numai că include caracteristici de siguranță, ci și asigură că acestea rămân eficiente pe toată durata de viață a mașinii.

Întrebări frecvente (FAQ)

Întrebarea 1: Care este diferența dintre „Oprirea de urgență” și „Oprirea de siguranță” pe o mașină de blocuri Zenith din Germania?

Răspuns: Oprirea de urgență (E-Stop) este butonul de siguranță suprem. Îndepărtează imediat puterea de la toate motoarele și supapele hidraulice, oprind rapid mașina. Aceasta este o acțiune care protejează personalul într-o situație de urgență, dar poate afecta componentele mecanice. Oprirea de siguranță este o oprire mai grațioasă. Este declanșat de controlerul de siguranță programabil atunci când detectează o anomalie, cum ar fi deschiderea unei uși. O oprire de siguranță termină ciclul curent (dacă este posibil) și apoi parchează presa în poziția deschisă sigură înainte de a bloca sistemele. Aceasta este reacția preferată, deoarece protejează atât operatorul, cât și mașina. Mașina noastră de blocuri Zenith din Germania le include pe ambele, oferind un răspuns adecvat nivelului de risc.

Întrebarea 2: Cum pot fi sigur că sistemele de siguranță de pe mașina de blocuri Zenith din Germania nu vor fi ocolite de către operatori?

Răspuns: Prevenirea ocolirii este o cerință critică de proiectare. Circuitele de siguranță ale mașinii sunt izolate fizic de circuitele de control standard. Logica de siguranță este implementată folosind relee dedicate, cablate, nu doar software PLC. Releele de siguranță sunt închise și cablajul lor este protejat. Orice încercare de a ocoli o intrare de siguranță, cum ar fi scurtcircuitarea unui comutator de ușă, ar necesita deschiderea panoului de control și recablarea lui activă - o acțiune care este evidentă și încalcă protocoalele standard de siguranță. În plus, PLC-ul mașinii înregistrează orice intervenție legată de siguranță. Utilizarea dispozitivelor de blocare mecanică la uși face, de asemenea, dificilă ocolirea fizică. Experiența noastră arată că, cu o pregătire adecvată și o cultură a siguranței, ocolirea este extrem de rară.

Întrebarea 3: Care este cerințele pentru controlul cu două mâini pe mașina de blocuri Zenith din Germania?

Răspuns: Controlul cu două mâini de pe mașina de blocare Zenith din Germania este o caracteristică critică de siguranță pentru operația de presare. Este un control de tip IIIC conform ISO 13851, care necesită apăsarea simultană a două butoane separate. Semnalele electrice trebuie să ajungă la releul de siguranță în interval de 0,3 secunde unul de celălalt. Dacă un buton este apăsat mai devreme, ciclul de apăsare nu va începe. Acest design asigură că mâinile operatorului sunt departe de zona de presare atunci când are loc compresia cu forță mare. Această caracteristică este o cerință de bază pentru fabricarea blocurilor în siguranță.

Întrebarea 4: Sistemul hidraulic al mașinii de blocuri Zenith din Germania este sigur pentru mediu în cazul unei scurgeri?

Răspuns: În timp ce sistemul hidraulic folosește ulei hidraulic standard, am construit mai multe măsuri de protecție pentru a gestiona eventualele scurgeri. Sistemul de control al mașinii va detecta o cădere rapidă de presiune, care indică o scurgere semnificativă și va iniția o oprire controlată. Mașina în sine este proiectată cu tăvi de picurare sub supape și fitinguri pentru a limita scurgerile mici. De asemenea, recomandăm utilizarea unui fluid hidraulic ecologic, biodegradabil (tip HFC sau HFD) ca opțiune. Aceste fluide au un impact mult mai mic asupra mediului în cazul unei scurgeri. Mașina noastră de blocuri Zenith din Germania este proiectată să fie compatibilă cu aceste fluide.

Întrebarea 5: Ce pregătire oferă Quangong Machinery Co., Ltd. pentru siguranța mașinilor?

Răspuns: Oferim instruire cuprinzătoare privind siguranța ca parte a punerea în funcțiune și asistența post-vânzare. Instruirea acoperă: scopul și funcționarea fiecărei caracteristici de siguranță, modul de efectuare a verificărilor zilnice înainte de pornire, modul de interpretare și răspuns la avertismentele de diagnosticare de siguranță ale mașinii și procedura corectă de răspuns și izolare în caz de urgență. Instruirea nu este doar o prelegere; include exerciții practice în care operatorii și personalul de întreținere parcurg efectiv procedurile de validare a siguranței. De asemenea, oferim o copie digitală a manualului de siguranță și o serie de videoclipuri online de actualizare a siguranței. Angajamentul nostru față de siguranță se extinde dincolo de doar furnizarea de hardware; ne asigurăm că cunoștințele despre funcționarea sa în siguranță sunt transferate echipei dumneavoastră.

Concluzie: Siguranța este o fundație de inginerie, nu o idee ulterioară

Pentru noi, caracteristicile de siguranță ale unei mașini de blocuri Zenith din Germania nu sunt o listă de puncte; sunt o filozofie inginerească integrată. De la supapele hidraulice de delimitare redundante până la controlerul de siguranță programabil cu automonitorizare, fiecare componentă este proiectată pentru a îndeplini un rol de protecție specific. Nu doar „adăugăm siguranță”; îl proiectăm în miezul mașinii. Alegând o mașină de blocuri Zenith din Germania, investiți într-un sistem de producție care își respectă operatorii și își protejează propria longevitate. Angajamentul nostru față de siguranță este neclintit și este o reflectare directă a valorilor noastre de bază la Quangong Machinery Co., Ltd.

Dacă evaluați sistemele de siguranță pentru fabrica dvs. de producție de blocuri sau doriți o prezentare detaliată a siguranței pentru echipa dvs., vă rugăm să contactați. Oferim audituri de siguranță la fața locului și sesiuni de instruire. Echipa noastră este pregătită să demonstreze modul în care mașina cu blocuri Zenith din Germania poate aduce un nou standard de siguranță liniei dumneavoastră de producție.Contactați Quangong Machinery Co., Ltd. astăzipentru a programa o consultație de siguranță și pentru a vedea caracteristicile în acțiune.
